Отвертка — один из самых востребованных ручных инструментов, который используется для закручивания и откручивания винтов, шурупов и других крепежных элементов с различными типами шлицев. Несмотря на простоту конструкции, отвертки отличаются формой наконечника, размерами, назначением, конструкцией и материалами изготовления. Правильно подобранный инструмент обеспечивает надежное сцепление с крепежом, снижает риск повреждения шлица и позволяет выполнять работу быстро и безопасно.
Современные производители выпускают десятки разновидностей отверток для бытового, строительного, слесарного, электромонтажного и промышленного применения. Знание основных видов поможет выбрать инструмент, соответствующий конкретному типу крепежа и условиям эксплуатации.
Из чего состоит отвертка
Конструкция большинства отверток включает несколько основных элементов.
Рукоятка
Рукоятка предназначена для удобного удержания инструмента и передачи крутящего момента. Чаще всего ее изготавливают из ударопрочного пластика с прорезиненными вставками, которые предотвращают скольжение руки во время работы.
Форма рукоятки может быть цилиндрической, овальной или многогранной. Эргономичная конструкция снижает нагрузку на кисть и обеспечивает более надежный хват.
Стержень
Стержень соединяет рукоятку с рабочим наконечником и воспринимает основную механическую нагрузку. Для его изготовления используют инструментальные легированные стали с последующей термообработкой.
Качественный стержень отличается высокой прочностью, устойчивостью к изгибу и скручиванию.
Рабочий наконечник (жало)
Жало является основной рабочей частью отвертки. Именно оно входит в шлиц крепежа и передает усилие при закручивании или откручивании.
Форма наконечника зависит от типа крепежа. Наиболее распространены плоские, крестовые, шестигранные и звездчатые профили.
Дополнительные элементы конструкции
В зависимости от назначения отвертка может оснащаться дополнительными элементами:
- магнитным наконечником;
- шестигранником под гаечный ключ;
- вращающимся затыльником;
- усиленным металлическим бойком;
- диэлектрической изоляцией;
- механизмом для смены бит.
Наличие дополнительных элементов расширяет возможности инструмента и делает его более универсальным.
Какие бывают отвертки по типу шлица
Главным отличием отверток считается форма рабочего наконечника. Именно она определяет совместимость инструмента с определенным видом крепежа.

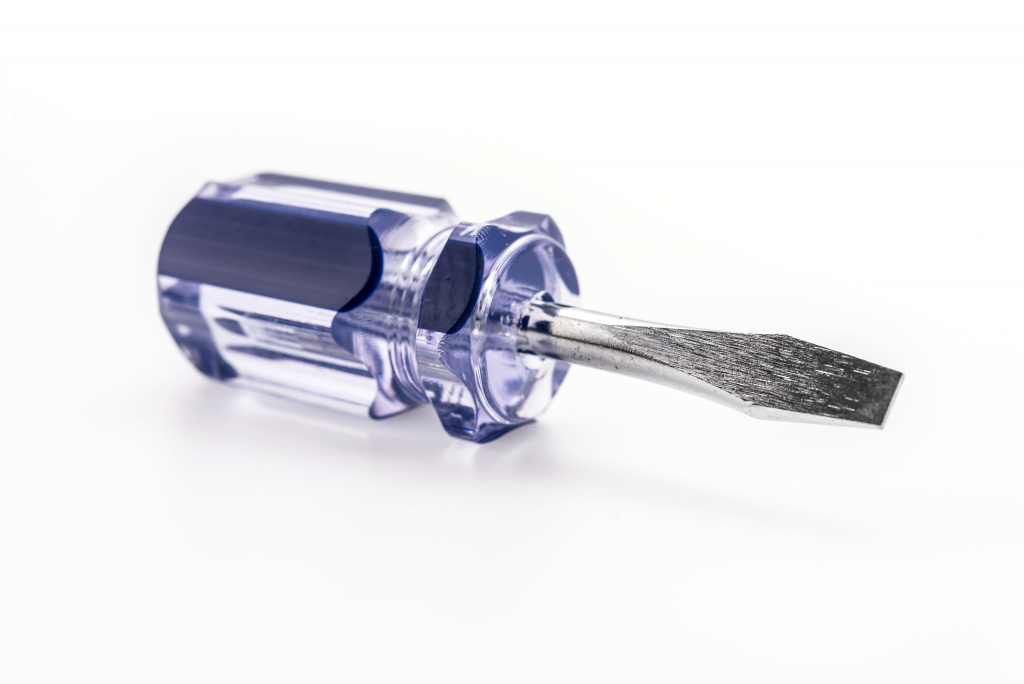

Плоская отвертка (SL)
Плоская отвертка считается одной из самых старых разновидностей ручного инструмента. Ее наконечник имеет форму прямой лопатки.
Такие отвертки применяются для винтов с прямым шлицем, которые до сих пор встречаются в мебели, бытовой технике, сантехническом оборудовании и декоративной фурнитуре.
Размер отвертки определяется шириной и толщиной жала. Использование слишком узкого или широкого наконечника приводит к повреждению шлица.

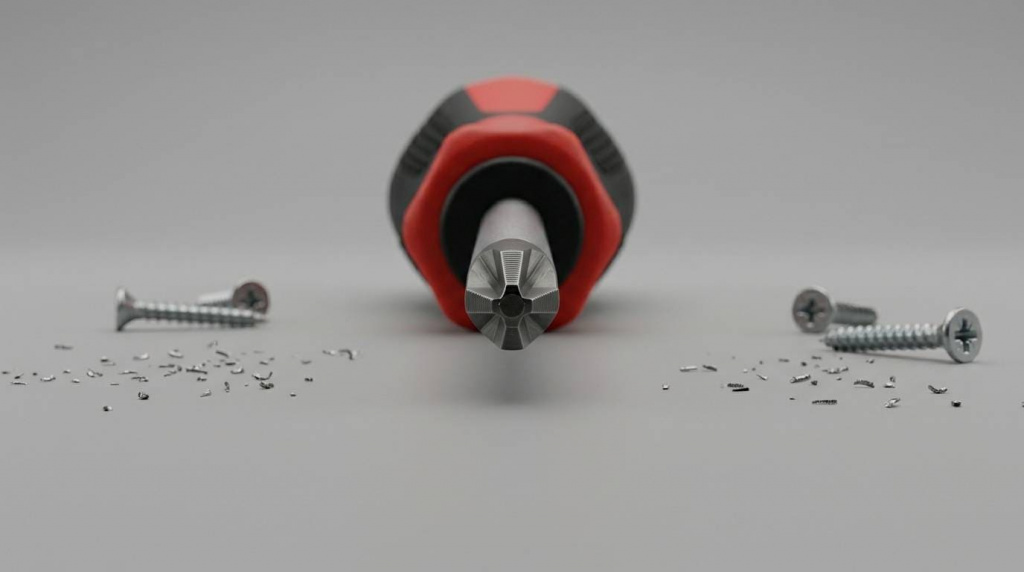

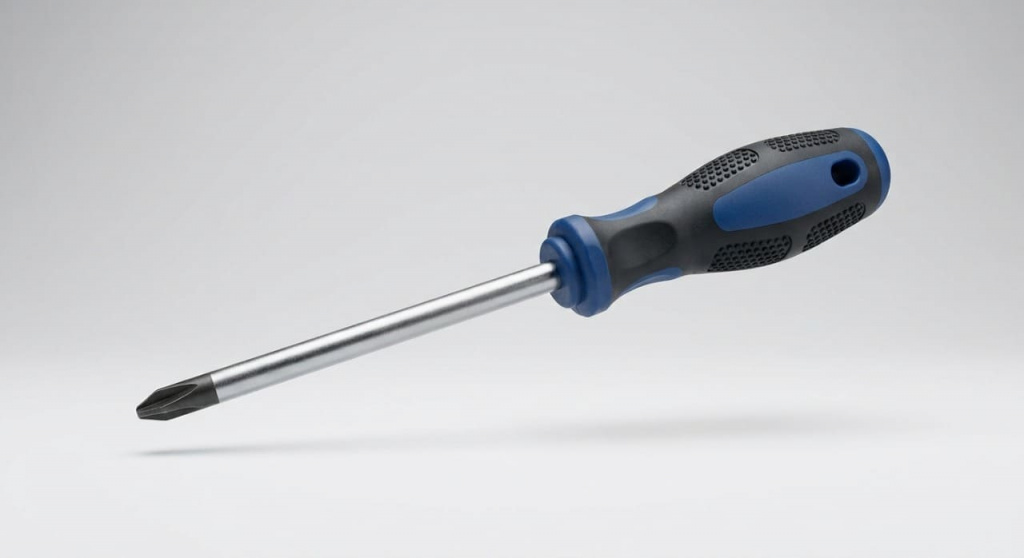

Крестовая отвертка Phillips (PH)
Phillips — один из самых распространенных типов отверток в мире.
Крестовой профиль обеспечивает лучшее центрирование инструмента по сравнению с плоским шлицем и позволяет передавать большее усилие.
Наиболее востребованы размеры:
- PH0;
- PH1;
- PH2;
- PH3;
- PH4.
Самым распространенным считается PH2, который используется для большинства строительных саморезов, шурупов и винтов.

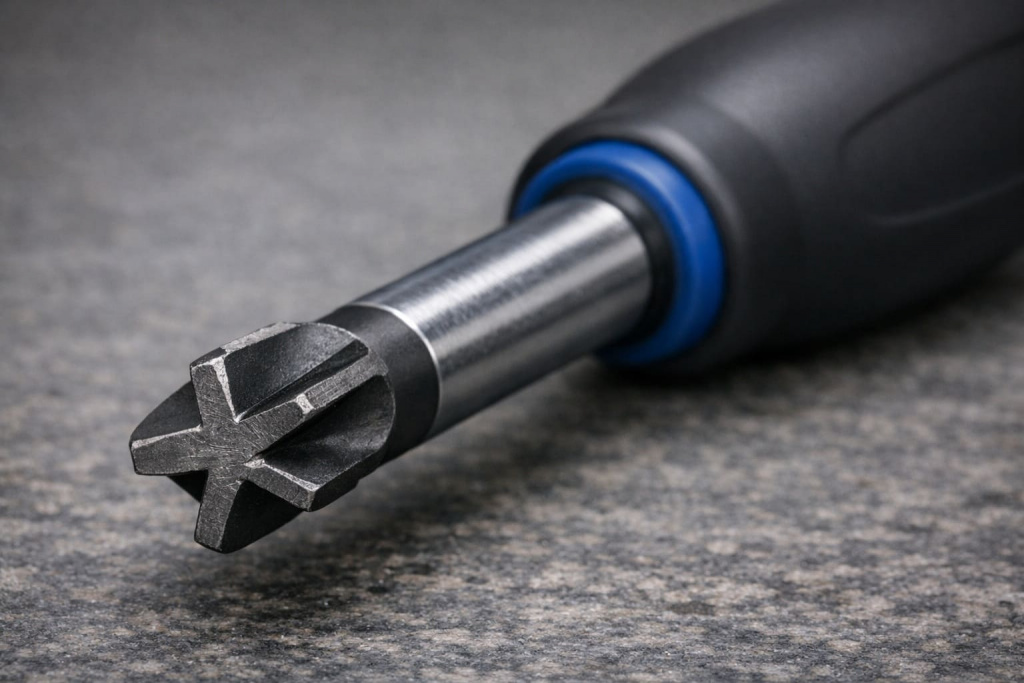

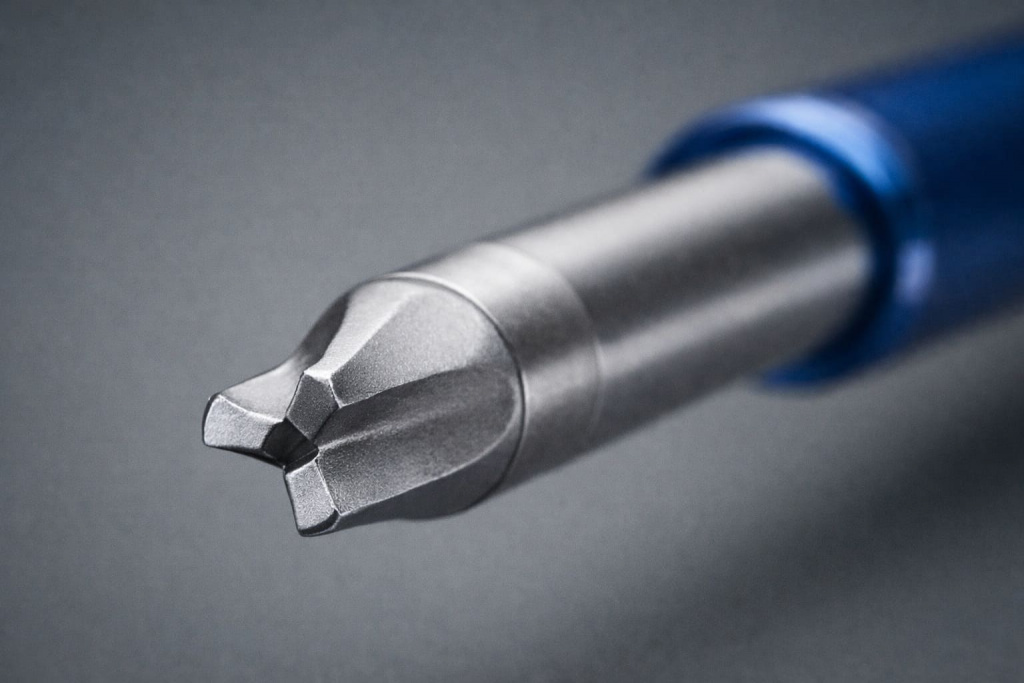

Крестовая отвертка Pozidriv (PZ)
Отвертка Pozidriv внешне напоминает Phillips, однако имеет конструктивные отличия.
Помимо основных четырех лучей профиль дополнен четырьмя вспомогательными насечками, благодаря которым увеличивается площадь контакта между инструментом и крепежом.
Основные преимущества PZ:
- более высокий передаваемый крутящий момент;
- меньшее проскальзывание;
- сниженный риск срыва шлица.
Наиболее распространены размеры PZ1, PZ2 и PZ3.
Следует учитывать, что отвертки PH и PZ не являются взаимозаменяемыми. Использование неподходящего инструмента ускоряет износ как отвертки, так и крепежа.
Отвертка Torx (TX)
Torx представляет собой профиль в виде шестилучевой звезды.
Такая форма обеспечивает максимально плотный контакт между инструментом и крепежом, благодаря чему значительно уменьшается вероятность срыва граней даже при высоких нагрузках.
Размеры обозначаются буквой T и числом:
- T5;
- T10;
- T15;
- T20;
- T25;
- T30;
- T40 и другие.
Отвертки Torx широко применяются при сборке автомобилей, электроники, бытовой техники, промышленного оборудования и металлоконструкций.

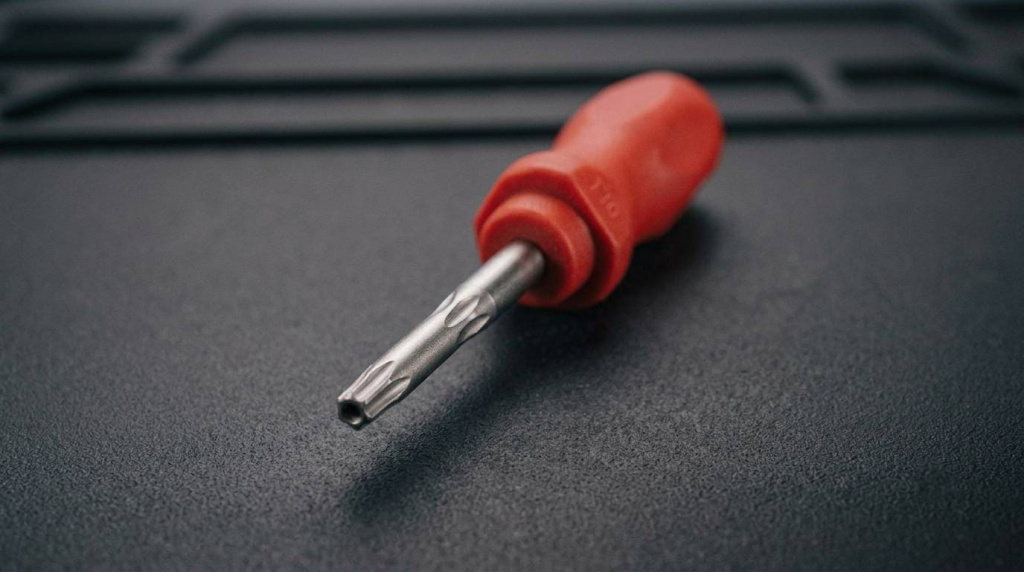

Существуют также отвертки Security Torx с отверстием в центре наконечника. Они предназначены для работы с антивандальным крепежом.

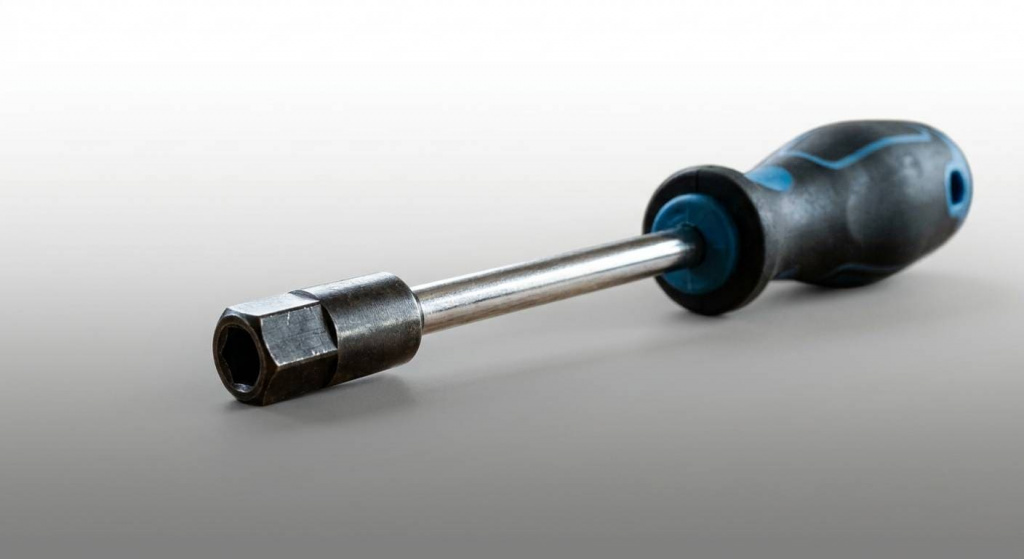

Шестигранная отвертка (Hex, Allen)
Шестигранный профиль используется для винтов и болтов с внутренним шестигранником.
Такие крепежные элементы широко применяются:
- при сборке мебели;
- в машиностроении;
- в велосипедной технике;
- в станкостроении;
- при монтаже инженерного оборудования.
Размер шестигранных отверток соответствует расстоянию между противоположными гранями наконечника.

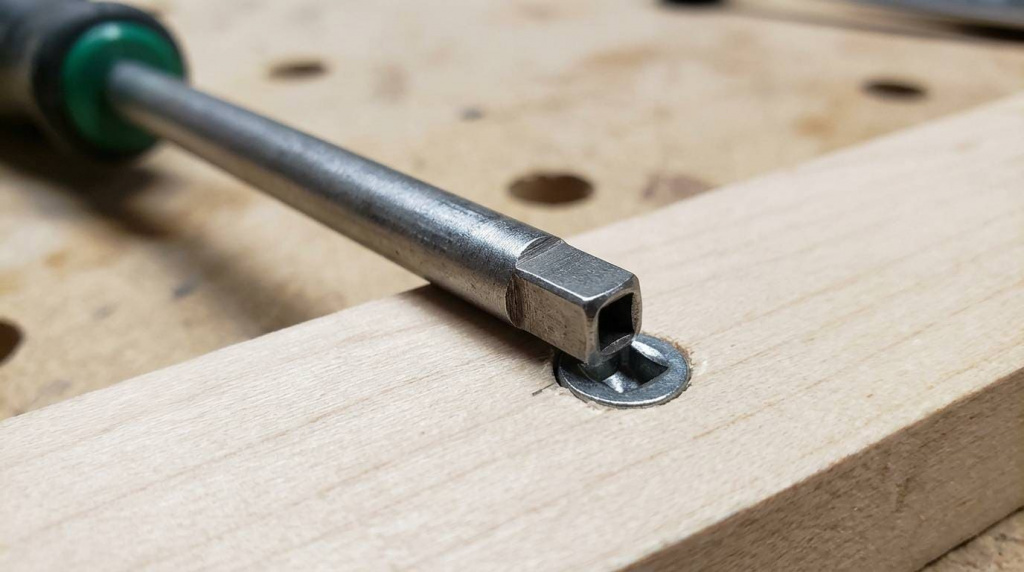

Квадратная отвертка (Robertson)
Отвертка Robertson имеет квадратное жало.
Благодаря такой конструкции инструмент надежно удерживается в головке крепежа и практически не выскакивает при работе.
Наиболее активно квадратный профиль используется в строительстве деревянных конструкций, производстве мебели и в некоторых промышленных отраслях.
Отвертка Tri-Wing
Tri-Wing оснащена наконечником с тремя симметрично расположенными лепестками.
Такой крепеж применяется преимущественно в электронной технике, медицинском оборудовании, авиационной промышленности и некоторых видах бытовой электроники.
Использование стандартных отверток для такого шлица невозможно.
Отвертка Torq-Set
Torq-Set отличается четырехлопастным профилем со смещенными относительно центра лучами.
Подобный крепеж используется преимущественно в авиационной и оборонной промышленности, где требуется высокая надежность соединений.
В бытовой сфере отвертки данного типа встречаются крайне редко.

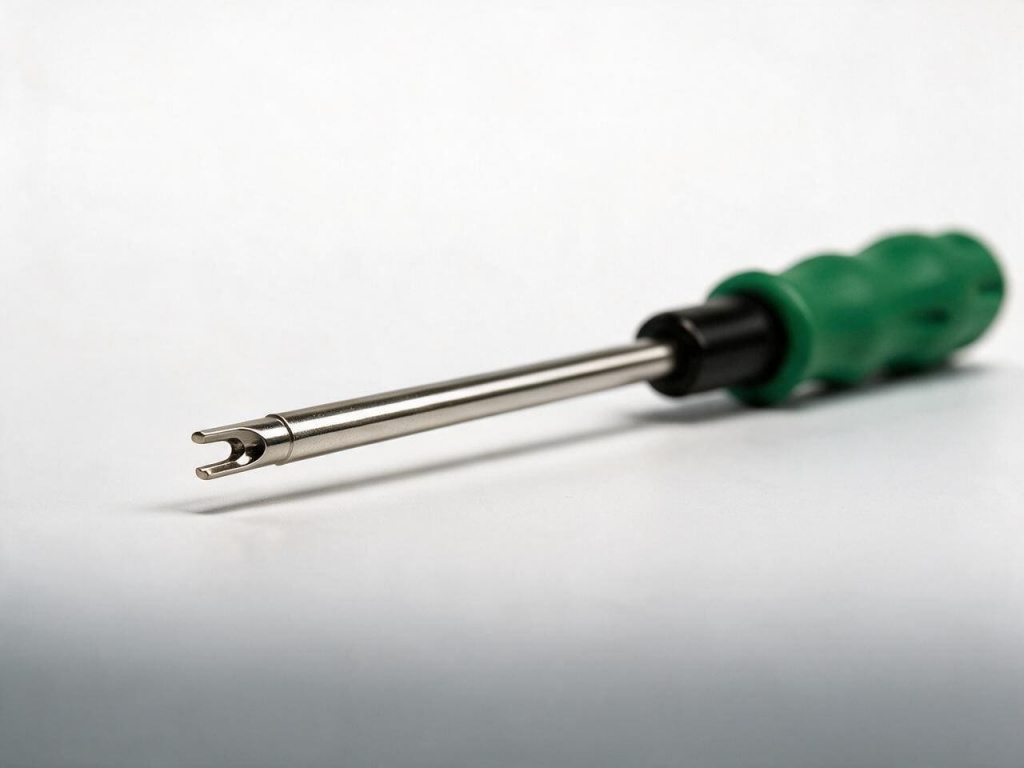

Отвертка Spanner (Snake Eye)
Наконечник отвертки Spanner имеет два цилиндрических выступа, которые входят в соответствующие отверстия головки крепежа.
Такой тип относится к антивандальным системам крепления и используется:
- в общественных местах;
- в лифтах;
- на объектах транспортной инфраструктуры;
- в промышленном оборудовании.
Подобный профиль значительно затрудняет демонтаж крепежа обычным инструментом.

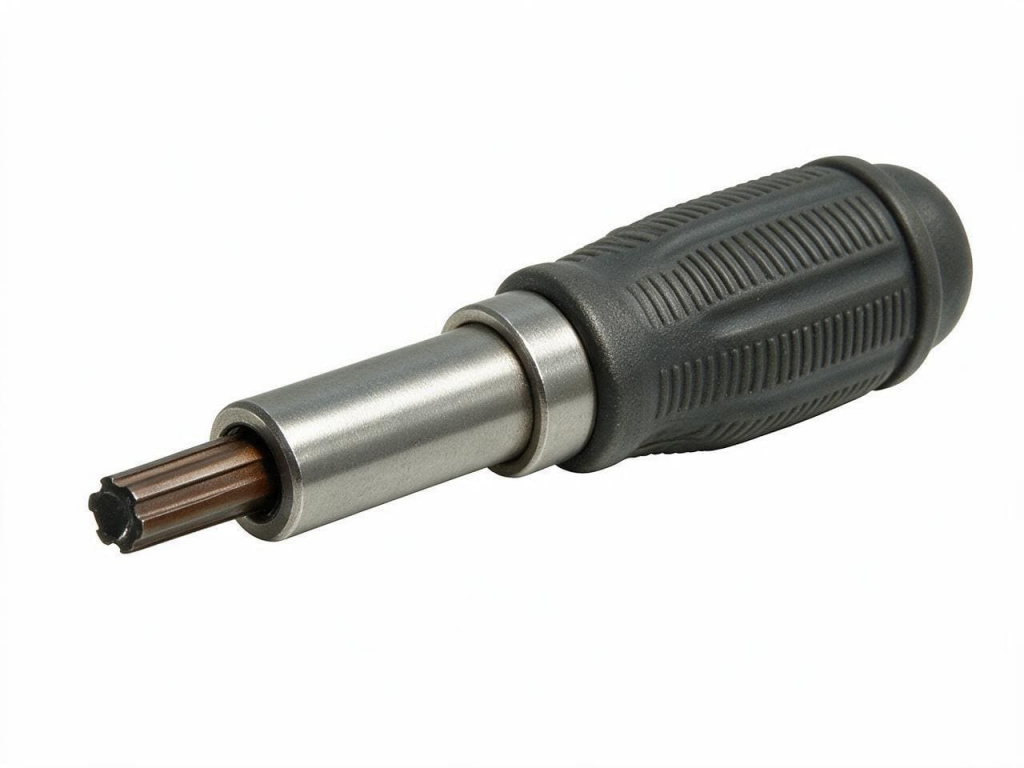

Отвертка Bristol
Bristol отличается многогранным профилем с несколькими продольными шлицами.
Она применяется в отдельных видах радиоэлектронной аппаратуры, авиационной технике и специализированном промышленном оборудовании.
Из-за ограниченной области применения такие отвертки редко встречаются в универсальных наборах инструмента.
Другие специальные виды отверток
Помимо наиболее распространенных профилей существуют и другие специализированные разновидности:
- Clutch;
- One-Way;
- Pentalobe;
- Double Hex;
- Triple Square (XZN);
- Polydrive.
Каждый из этих типов предназначен для определенного вида крепежа и используется в узкоспециализированных областях промышленности, автомобилестроения, приборостроения и сервисного обслуживания оборудования.
Виды отверток по конструкции
Помимо формы наконечника, отвертки отличаются конструкцией. От этого зависит область применения инструмента, удобство работы и возможность использования в различных условиях.
Классическая отвертка
Классическая отвертка состоит из цельного стержня, рукоятки и рабочего наконечника. Это наиболее распространенный вариант, который подходит для большинства бытовых и профессиональных работ.
Такие отвертки отличаются высокой надежностью, поскольку не имеют подвижных механизмов. При правильной эксплуатации они способны выдерживать значительные механические нагрузки.
Прецизионная отвертка
Прецизионные отвертки предназначены для работы с миниатюрным крепежом.
Их используют при ремонте:
- смартфонов;
- ноутбуков;
- фотоаппаратов;
- часов;
- очков;
- электронной техники.
Особенностью таких отверток является тонкий стержень и вращающийся затыльник рукоятки, позволяющий выполнять точные движения пальцами.
В большинстве случаев прецизионные отвертки продаются в наборах с большим количеством различных наконечников.
Диэлектрическая отвертка
Диэлектрические отвертки предназначены для выполнения электромонтажных работ.
Стержень инструмента покрыт специальной изоляцией, которая защищает пользователя от поражения электрическим током при работе с электрооборудованием, находящимся под напряжением.
Как правило, такие отвертки проходят испытания и имеют маркировку о допустимом рабочем напряжении до 1000 В.
Использовать диэлектрический инструмент допускается только при отсутствии повреждений защитного покрытия.
Ударная отвертка
Ударная отвертка предназначена для демонтажа сильно затянутого или прикипевшего крепежа.
Конструкция инструмента преобразует ударное воздействие в кратковременное вращательное движение, благодаря чему удается сорвать крепеж без чрезмерного усилия.
Такие отвертки широко применяются при ремонте автомобилей, промышленного оборудования и металлических конструкций.
Реверсивная отвертка
Реверсивная отвертка оснащается храповым механизмом, который позволяет выполнять вращение в одном направлении без постоянного перехвата рукоятки.
Направление вращения переключается специальным рычагом.
Преимущества реверсивной конструкции:
- ускорение работы;
- снижение нагрузки на кисть;
- удобство при работе в ограниченном пространстве.
Отвертка со сменными битами
Такая конструкция состоит из универсальной рукоятки и держателя для бит.
В зависимости от выполняемой работы можно быстро заменить наконечник, используя различные типы шлицев.
Основные преимущества:
- универсальность;
- компактность;
- возможность использования десятков различных профилей с одной рукояткой.
Подобные отвертки часто входят в универсальные наборы ручного инструмента.
Т-образная отвертка
Т-образная рукоятка позволяет развивать значительно больший крутящий момент по сравнению с обычной отверткой.
Такая конструкция применяется при работе с крепежом большого диаметра, особенно с внутренним шестигранником или Torx.
Кроме увеличенного усилия Т-образная форма обеспечивает более удобный хват.
Гибкая отвертка
Гибкие отвертки имеют удлиненный гибкий стержень, позволяющий добраться до крепежа в труднодоступных местах.
Подобный инструмент применяется при обслуживании бытовой техники, вентиляционного оборудования, автомобилей и различных механизмов со сложной компоновкой.
Следует учитывать, что гибкий стержень не рассчитан на передачу большого крутящего момента.
Динамометрическая отвертка
Динамометрическая отвертка позволяет затягивать крепеж с заранее установленным усилием.
После достижения заданного момента механизм автоматически прекращает передачу крутящего момента или подает характерный сигнал.
Такие инструменты используются:
- в электронике;
- приборостроении;
- авиационной промышленности;
- медицинском оборудовании;
- при сборке точных механизмов.
Использование динамометрической отвертки помогает исключить чрезмерную затяжку крепежа.
Аккумуляторная отвертка
Аккумуляторная отвертка представляет собой компактный электроинструмент с электрическим приводом.
Она предназначена для быстрого закручивания и откручивания крепежа небольшого диаметра.
Современные модели оснащаются:
- регулировкой скорости;
- реверсом;
- подсветкой рабочей зоны;
- индикатором заряда аккумулятора;
- магнитным держателем бит.
По конструкции аккумуляторная отвертка занимает промежуточное положение между обычной отверткой и шуруповертом.
Какие бывают размеры отверток
Каждый тип отвертки выпускается в нескольких типоразмерах. Правильный выбор размера напрямую влияет на качество работы и срок службы крепежа.
Размеры плоских отверток
Плоские отвертки различаются по двум параметрам:
- ширине жала;
- толщине наконечника.
Наиболее распространенная ширина составляет от 2 до 10 мм.
Чем шире шлиц винта, тем большего размера должна быть отвертка.
Размеры Phillips (PH)
Крестовые отвертки Phillips имеют стандартную маркировку:
- PH000;
- PH00;
- PH0;
- PH1;
- PH2;
- PH3;
- PH4.
Миниатюрные размеры применяются в электронике и приборостроении, тогда как PH2 считается универсальным вариантом для большинства строительных и монтажных работ.
Размеры Pozidriv (PZ)
Маркировка отверток Pozidriv включает следующие основные размеры:
- PZ0;
- PZ1;
- PZ2;
- PZ3;
- PZ4.
Наиболее востребованными являются PZ1 и PZ2, которые используются для большинства саморезов по дереву, гипсокартону и металлу.
Размеры Torx (TX)
Размеры отверток Torx обозначаются буквой T и числом.
Наиболее распространены:
- T5;
- T6;
- T8;
- T10;
- T15;
- T20;
- T25;
- T27;
- T30;
- T40;
- T45;
- T50.
Малые размеры применяются при ремонте электроники, а крупные — в автомобилестроении, машиностроении и промышленном оборудовании.
Размеры Hex
Размер шестигранных отверток соответствует расстоянию между противоположными гранями наконечника.
Наиболее распространены размеры:
- 1,5 мм;
- 2 мм;
- 2,5 мм;
- 3 мм;
- 4 мм;
- 5 мм;
- 6 мм;
- 8 мм;
- 10 мм.
Конкретный размер выбирается в соответствии с внутренним шестигранником крепежного элемента.
Из каких материалов изготавливают отвертки
Качество отвертки во многом определяется материалами, из которых изготовлены ее основные элементы.
Материалы стержня
Для производства стержней применяются высокопрочные инструментальные стали:
- хромованадиевая (Cr-V);
- хромомолибденовая (Cr-Mo);
- легированная инструментальная сталь;
- сталь S2.
После закалки такие материалы обладают высокой твердостью, устойчивостью к износу и способны выдерживать значительные нагрузки без деформации.
Материалы наконечника
Рабочая часть отвертки подвергается максимальным нагрузкам, поэтому производители дополнительно повышают ее износостойкость.
Для этого используются:
- индукционная закалка;
- высокочастотная термообработка;
- фосфатирование;
- оксидирование;
- защитные антикоррозионные покрытия.
У некоторых моделей наконечник имеет алмазное или микрошероховатое покрытие, которое улучшает сцепление с крепежом и уменьшает вероятность проскальзывания.
Материалы рукоятки
Современные рукоятки чаще всего изготавливают из:
- ударопрочного пластика;
- полипропилена;
- термопластичной резины (TPR);
- двухкомпонентных полимеров.
Комбинированные материалы делают инструмент более удобным, обеспечивают надежный хват и уменьшают скольжение руки даже при значительном усилии.
Как выбрать отвертку
Выбор отвертки зависит от типа крепежа, условий эксплуатации, предполагаемой нагрузки и частоты использования. Правильно подобранный инструмент обеспечивает надежное сцепление с головкой крепежа, снижает риск повреждения шлица и позволяет выполнять работу с минимальными усилиями.
По типу крепежа
Первое, на что необходимо обратить внимание, — форма шлица крепежного элемента.
Для различных видов винтов и шурупов применяются соответствующие отвертки:
- SL — для прямого шлица;
- PH — для крестового шлица Phillips;
- PZ — для крепежа Pozidriv;
- Torx (TX) — для шестилучевого звездчатого профиля;
- Hex — для внутреннего шестигранника;
- Robertson — для квадратного шлица;
- специальные профили — для специализированного оборудования и антивандального крепежа.
Использование отвертки другого типа недопустимо, поскольку это приводит к быстрому повреждению шлица и самого инструмента.
По условиям эксплуатации
Для различных видов работ подходят разные конструкции отверток.
Для бытового ремонта обычно достаточно классической модели или отвертки со сменными битами.
При выполнении электромонтажных работ используют диэлектрические отвертки с изолированным стержнем.
Для демонтажа прикипевшего крепежа применяют ударные модели, а при сборке точных механизмов — прецизионные или динамометрические отвертки.
Если работа связана с большим количеством однотипного крепежа, целесообразно использовать аккумуляторную отвертку.
По материалу наконечника
Рабочая часть инструмента должна обладать высокой прочностью и устойчивостью к износу.
Наиболее качественными считаются отвертки, изготовленные из:
- стали S2;
- хромованадиевой стали (Cr-V);
- хромомолибденовой стали (Cr-Mo).
Дополнительная термообработка значительно увеличивает срок службы наконечника и снижает вероятность его деформации.
По эргономике рукоятки
Удобная рукоятка уменьшает нагрузку на кисть и позволяет надежно удерживать инструмент.
При выборе рекомендуется обратить внимание на следующие особенности:
- наличие противоскользящего покрытия;
- анатомическую форму;
- достаточный диаметр рукоятки;
- качество соединения рукоятки со стержнем.
Для работ, требующих значительного усилия, предпочтительны модели с увеличенной рукояткой.
По качеству изготовления
Надежная отвертка отличается точной геометрией наконечника, отсутствием люфта между элементами конструкции и качественной обработкой поверхности.
При выборе также стоит обратить внимание на:
- ровную форму жала;
- отсутствие сколов и заусенцев;
- равномерное защитное покрытие;
- четкую маркировку типа и размера.
Качественный инструмент служит значительно дольше и обеспечивает более надежную работу с крепежом.
В чем разница между отверткой и битой
Несмотря на одинаковое назначение, отвертка и бита имеют существенные конструктивные различия.
Конструктивные отличия
Отвертка представляет собой самостоятельный ручной инструмент, в котором рукоятка, стержень и рабочий наконечник образуют единую конструкцию.
Бита — это сменный наконечник, который используется совместно с держателем, шуруповертом, аккумуляторной отверткой или другим инструментом.
Особенности применения
Классическая отвертка обеспечивает лучший контроль над усилием и чаще используется при ручной сборке, ремонте оборудования и выполнении точных операций.
Биты рассчитаны на быструю замену и позволяют использовать десятки различных профилей с одним инструментом.
Они широко применяются:
- в шуруповертах;
- в электрических отвертках;
- в универсальных держателях;
- в наборах ручного инструмента.
Когда лучше использовать отвертку, а когда биту
Обычная отвертка подходит в случаях, когда требуется высокая точность, небольшая скорость работы или ограниченное количество операций.
Биты предпочтительны при большом объеме монтажных работ, когда необходимо часто менять тип наконечника или использовать механизированный инструмент.
Во многих случаях оптимальным решением становится универсальная отвертка со сменными битами, сочетающая преимущества обеих конструкций.
Основные ошибки при выборе отвертки
Неправильный выбор инструмента значительно сокращает срок его службы и увеличивает риск повреждения крепежа.
К наиболее распространенным ошибкам относятся:
- использование отвертки, не соответствующей типу шлица;
- выбор неправильного размера наконечника;
- применение изношенного инструмента;
- использование бытовых моделей при высоких нагрузках;
- работа диэлектрической отверткой с поврежденной изоляцией;
- попытка использовать отвертку в качестве зубила, рычага или монтажного инструмента;
- выбор инструмента из низкокачественной стали для интенсивной эксплуатации.
Даже небольшое несоответствие размера наконечника приводит к ухудшению сцепления с крепежом и повышает вероятность срыва шлица.
Как продлить срок службы отвертки
При соблюдении правил эксплуатации качественная отвертка сохраняет рабочие характеристики на протяжении многих лет.
Правильное хранение
Инструмент рекомендуется хранить в сухом месте, защищенном от повышенной влажности и агрессивных веществ.
Для систематизации удобно использовать специальные органайзеры, кассеты, инструментальные сумки или ящики.
Это предотвращает механические повреждения и облегчает поиск нужной отвертки.
Защита от коррозии
Хотя большинство современных отверток имеет защитное покрытие, длительное воздействие влаги может привести к появлению очагов коррозии.
После работы во влажной среде инструмент рекомендуется очищать и хранить в сухих условиях.
Контроль состояния наконечника
Рабочий наконечник необходимо периодически осматривать.
Если жало деформировалось, появились сколы, заметный износ или повреждения защитного покрытия, использование такой отвертки нежелательно. Изношенный наконечник хуже входит в шлиц крепежа и увеличивает вероятность его повреждения.
Особое внимание следует уделять состоянию диэлектрических отверток. При появлении трещин, порезов или других дефектов изоляции инструмент необходимо заменить.
Использование инструмента только по назначению
Отвертка предназначена исключительно для работы с крепежом соответствующего типа.
Использование ее в качестве рычага, зубила, кернера, монтажной лопатки или ударного инструмента (если конструкция не предусматривает такой режим работы) приводит к повреждению стержня, рукоятки и наконечника.
Применение отвертки в соответствии с ее назначением, правильный выбор типа и размера шлица, а также использование качественного инструмента позволяют выполнять монтаж и демонтаж крепежа безопасно, эффективно и без повреждения винтов, шурупов и болтов.
