Несоответствие геометрии рабочей части биты и формы шлица самореза неизбежно приводит к потере крутящего момента, срыву граней шляпки и повышению травмоопасности работ. Правильный подбор оснастки для закручивания крепежа базируется на трех фундаментальных факторах: тип профиля, точный размер и стандарт изготовления. Игнорирование этих параметров снижает скорость монтажа и увеличивает расход метизов.
Основные типы профилей (шлицев) саморезов и бит
Геометрия шлица определяет вектор передачи усилия от инструмента к крепежу. Каждый профиль разрабатывался под специфические задачи и требования к крутящему моменту.

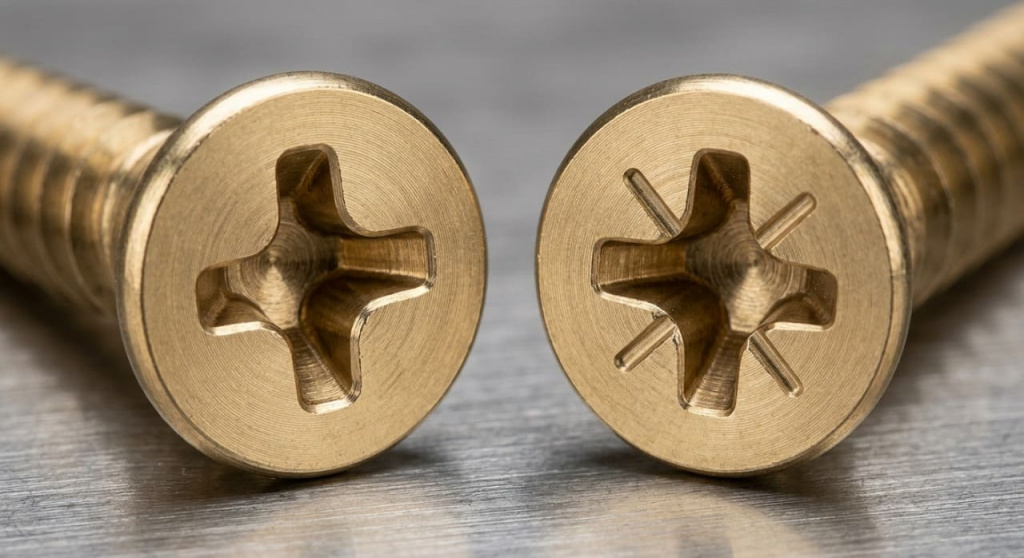

Крестообразные шлицы: Phillips (PH) и Pozidriv (PZ)
Наиболее распространенные профили, которые визуально похожи, но имеют принципиально разную инженерию и не являются взаимозаменяемыми.
Phillips (PH). Рабочие грани лучей имеют конусное сужение к центру. Такая геометрия обеспечивает центрирование биты в шляпке, но создает значительное осевое усилие, стремящееся вытолкнуть биту наружу при затяжке.
Pozidriv (PZ). Отличается параллельными боковыми стенками лучей, что исключает конусное заклинивание. Главная визуальная и конструктивная особенность PZ — наличие дополнительных микро-насечек (вторичных лучей) между основными. Это увеличивает площадь контакта, позволяя передавать больший крутящий момент без риска соскальзывания.
Использование биты PH в шлице PZ (и наоборот) гарантированно приводит к быстрому износу граней и срыву шляпки самореза.
Звездообразные профили: Torx (TX) и Torx Plus (IP)
Профиль в форме шестилучевой звезды, изначально разработанный для автоматизированных сборочных линий.
Классический Torx (TX). За счет формы лучей вектор силы направлен исключительно по касательной, полностью исключая осевое выдавливание биты. Это позволяет работать без сильного прижима инструмента и передавать экстремальные крутящие моменты.
Torx Plus (IP). Модернизированная версия, где лучи имеют более утолщенную, скругленную форму. Увеличенная площадь контакта снижает контактное давление, что кратно увеличивает ресурс биты и исключает износ шлица при серийном закручивании. Биты Torx Plus не являются обратно совместимыми с классическим Torx без потери эффективности.
Шестигранные шлицы: Hex (внутренний и внешний)

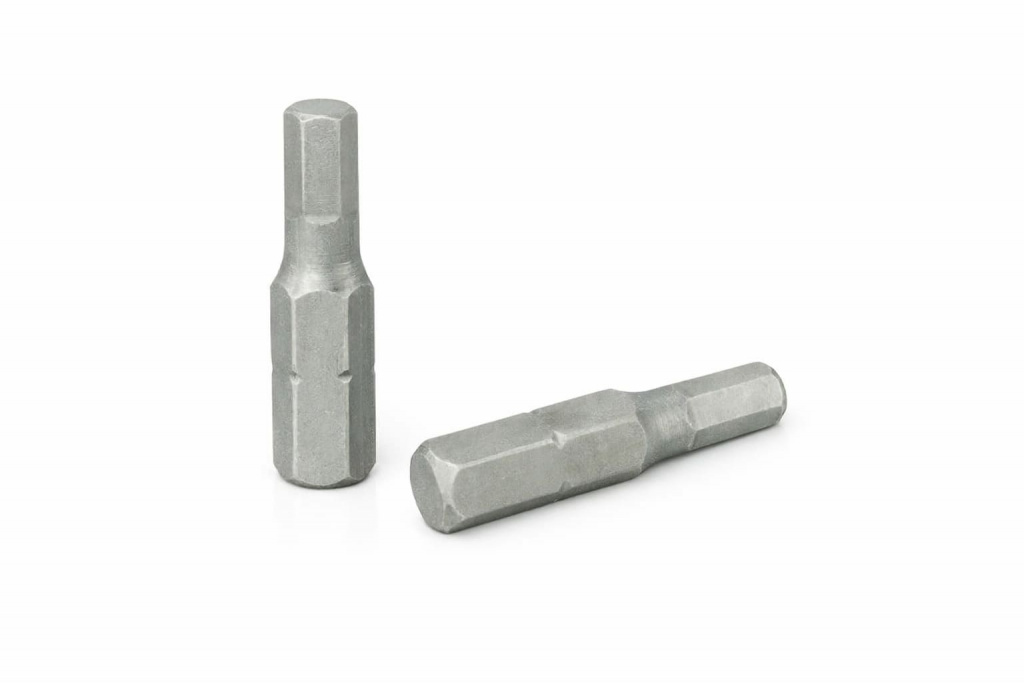

Внутренний шестигранник (Hex / Allen). Применяется в мебельном производстве (евровинты, конфирматы), при монтаже металлоконструкций и в станкостроении. Бита представляет собой шестигранный стержень.
Внешний шестигранник. Фактически является головкой болта или самореза. Для работы с таким крепежом используются полые биты (nut drivers) или стандартные торцевые головки. Часто встречается в кровельных саморезах.
Специализированные и антивандальные шлицы
Применяются в узкоспециализированных нишах для защиты от несанкционированного демонтажа или в специфических отраслях:
Square (Робертсон). Квадратный шлиц с небольшим конусом, стандартизированный в Северной Америке. Обеспечивает фиксацию крепежа на бите без магнита.
Spanner (Двухштырьковый / Pig Tail). Шлиц в виде двух параллельных отверстий или выступов. Используется в общественном оборудовании (лифты, двери туалетов).
Tri-Wing. Трехлучевой профиль, применяемый в аэрокосмической отрасли и электронике.
One-Way (Срывной). Антивандальный шлиц, позволяющий закрутить саморез обычной плоской битой, но исключающий его выкручивание.
Размерный ряд: как маркируются биты и саморезы
Каждый стандарт имеет собственную логику размерного ряда. Бита должна входить в шлиц плотно, без ощутимого люфта, но и не требовать чрезмерного физического усилия для вставки.
Для PH и PZ. Размеры маркируются цифрами от 000 до 4. Цифра напрямую коррелирует с диаметром резьбы и размером шляпки самореза. Чем больше диаметр метиза, тем больше номер биты.
Для Torx. Маркировка начинается с буквы T (или TX), за которой следует число (от T1 до T100). Число обозначает условный диаметр звезды в сотых долях дюйма.
Для Hex. Размер указывается в миллиметрах (например, 4 мм, 5 мм) или в дюймовых долях (например, 1/4", 5/16").
Таблица соответствия: какая бита для какого самореза
| Тип и назначение самореза | Профиль шлица | Типовой размер биты |
|---|---|---|
| Черновые работы по дереву, ГКЛ (диаметр 3.5 - 4.2 мм) | PH | PH2 |
| Кровельные саморезы с пресс-шайбой (диаметр 4.8 - 6.3 мм) | Hex (внешний шестигранник) | 8 мм |
| Финишные работы, мелкий крепеж, электроника | PH / TX | PH0, PH1 / T6, T10 |
| Мебельный крепеж, евровинты (конфирматы) | Hex (внутренний) | 4 мм |
| Ответственные узлы, автопром, металл по металлу | Torx | T15, T20, T25, T30 |
| Межкомнатные двери, наличники (потайные шлицы) | PZ | PZ2 |
Физика процесса: эффект Cam-Out и почему срывает шляпки
Эффект Cam-Out (Кам-Аут) — это термин, обозначающий осевое выскальзывание биты из шлица самореза под нагрузкой.
Парадокс заключается в том, что для профиля Phillips (PH) эффект Cam-Out был заложен инженерами намеренно. В 1930-х годах Джон Томпсон и Генри Филлипс запатентовали этот шлиц с конкретной целью: бита должна была выскальзывать из шлица при достижении предельного крутящего момента, чтобы предотвратить перетяжку и срыв резьбы на сборочных линиях (особенно в авиастроении, где тонкий лист металла легко деформировался).
В эпоху ручного труда это было полезной функцией. Однако при использовании современных аккумуляторных шуруповертов с высоким крутящим моментом и функцией осевого прижима, Cam-Out превращается в разрушительную силу. Выталкиваемая бита физически «разбивает» и стирает грани шлица самореза.
Именно для борьбы с эффектом Cam-Out и были разработаны профили PZ, Torx и Square. Их геометрия с параллельными стенками и касательным вектором силы полностью исключает осевое выскальзывание, сохраняя целостность как метиза, так и оснастки.
Материалы изготовления и покрытия: как влияет на ресурс
Долговечность биты зависит от марки стали и качества финишной обработки.
Марки сталей:
- CR-V (Хром-ванадий). Базовый, недорогой сплав. Подходит для ручного инструмента и редких работ. При ударных нагрузках или высоком крутящем моменте грани быстро стачиваются.
- CR-Mo (Хром-молибден). Более вязкая сталь, часто используется для ударных бит (Impact), работающих в паре с гайковертами.
- S2 (Инструментальная легированная сталь). Содержит серу и кремний, обеспечивая оптимальный баланс твердости (до 58-60 HRC) и вязкости. Стандарт для профессиональной оснастки. Биты из S2 лучше сопротивляются скручиванию и не крошатся.
Покрытия:
- Фосфатирование. Матовое черное покрытие, обеспечивающее базовую защиту от коррозии.
- Титан-нитридное (TiN). Золотистое покрытие, снижающее коэффициент трения и повышающее твердость поверхности.
- Алмазное напыление (Diamond). Шероховатое покрытие, которое работает как микро-фиксатор. Бита с алмазным напылением буквально «вцепляется» в стенки шлица, полностью исключая соскальзывание.
Стандарты хвостовиков: совместимость с оснасткой
Хвостовик биты — это ее посадочная часть, которая фиксируется в патроне шуруповерта или держателе. Основные стандарты регламентируются нормами DIN 3126 и ISO 1177.
C 6.3: самый массовый стандарт. Представляет собой шестигранник 1/4 дюйма (6,35 мм) без проточек. Фиксируется в патроне за счет силы трения.
E 6.3: шестигранник 1/4 дюйма с кольцевой проточкой. Предназначен для быстросъемных патронов и магнитных держателей, где фиксация осуществляется стопорным кольцом или шариковым фиксатором.
Крупные хвостовики (1/2", 3/8", 1/4" Hex с увеличенным телом). Применяются в мощном промышленном, пневматическом и ударном электроинструменте для предотвращения проворота биты внутри держателя.
Заключение
Корректный подбор биты для самореза гарантирует качество монтажа и безопасность работ. Алгоритм выбора сводится к трем шагам:
- Визуальная идентификация типа шлица: определить наличие дополнительных насечек (PZ), форму звезды (Torx) или граней (Hex).
- Точный подбор размера: бита должна входить в шлиц плотно, без малейшего люфта, который неизбежно приведет к срыву граней.
- Контроль состояния оснастки: скругленные или деформированные рабочие грани биты подлежат немедленной утилизации, так как их использование гарантированно испортит шляпку самореза.
